LED(light emmiting diodes)是電子行業中快速增長的新技術之一。他們正在，并且將繼續在很寬廣的領域進行一場光學技術革命。

關鍵特征

高效率------低能耗，降低了能源成本

長工作壽命----降低了更換和維護成本，同比時間下降。

多功能-----電子控制， 小型化

冷光源

應用

汽車照明                          舞臺及劇場燈光

體育和廣告燈                      鐵路 &公路信號燈系統

LCD屏背景燈                      建筑照明

標牌                              家用照明設備

航空展示照明                      工業機器照明

機場照明                          醫用

街道照明

LED應用的設計挑戰

許多照明應用要求嚴格控制是否白熾燈光單元的彩色輸出，熒光燈或LED。白色的高亮度（HB）LED的制造商一直在努力制造出有緊張的彩色輸出規格的產品。為了提高市場滲透率，他們需要提高白色HB LED的輸出功率。盡管LED是冷光源，也就是說光源前不產生熱量， 但是在二極管的后部，是會產生熱量的。如果這個熱量不被消除，二極管的表現將會受到影響，工作壽命會縮短，能耗也會增加。

所有LED的照明性能的一個關鍵因素是良好的散熱設備，以保證最佳的操作溫度，和發送最大光亮的光學系統。

有機灌封膠的使用

敏感的LED在潮濕等惡劣環境中需要保護。這種保護通常分為2個層面。微觀層面和宏觀層面。也可以用有機硅，來提高光的輸出，和光的利用效率。

微觀層面

在這些應用中，透明硅凝膠和彈性體被用于封裝單個二極管。除提供保護之外，他們可以改善LED的光學輸出。有機會具有高折射指數，或一個匹配的透鏡材料，可以對光學輸出起到顯著改善。在微觀層面，使用有機硅還需要具有很低的離子含量，以減少干擾二極管電子性能的風險。

任何密封劑由于受熱或者UV光的黃變，也都會不利于光的輸出，特別是LED的色溫指數。

現代回流焊接二極管在PCB上需要260度的高溫，這會導致環氧樹脂或其他灌封樹脂變色，但硅膠不會。

PCB和二極管之間纖細的電線對溫度波動所造成的機械拉力很敏感，所以選擇的密封膠必須具有低的模量性能和高的熱膨脹系數，這很重要。

有幾灌封膠在微觀層面保護的特征

抗紫外線

不黃變

高折射率1.40-1.57

雜質含量低

低模量

高CTE

耐高低溫-55到260度

光學清晰度

宏觀層面

上面列出的許多應用在最終包裝之前都需要進一步的保護。這種保護可以采取封裝，涂層或者密封的形式。

戶外廣告屏，燈，信號等許多產品都需要密封，防止水分滲入。汽車和航空公司可能還需要振動保護和熱保護。熱設計需要具有一定程度熱導率的密封劑，以便把二極管附近的熱量帶到散熱片。

有機硅彈性體可以配制，以用來滿足LED設計者所要求的物理性質。硅樹脂的選擇在很大程度上取決于應用，生產工藝，工作環境和技術要求。

宏觀應用上硅橡膠的特征

1&2組分系統                  電絕緣

熱硫化或RTV                        防水

范圍從凝膠到80肖氏硬度                抗震動

熱傳導率為0.30 到 2.5 W/mK            腐蝕性

工作溫度-115 to 到300oC              抗紫外線

光學透明或不透明              UL94 V-0認證

自粘                           寬的粘度范圍

典型應用在大型屏幕上的例子

大型的戶外大屏幕是由幾千個LED排列RGB形成。一旦組裝，這些LED需要被封裝起來，有2個原因：

保護環境

提高清晰度，降低反射

可以用設計好的流動的硅橡膠流動與各個獨立的LED以提供保護。

通過把硅橡膠弄成黑色，這定義被提升了。這有2個優點。首先支撐LED的電子元件看不見，第二不想要的光反射可以降低到最低。

有機硅在任何氣候都適用，并在運輸和移動部件中提供保護。

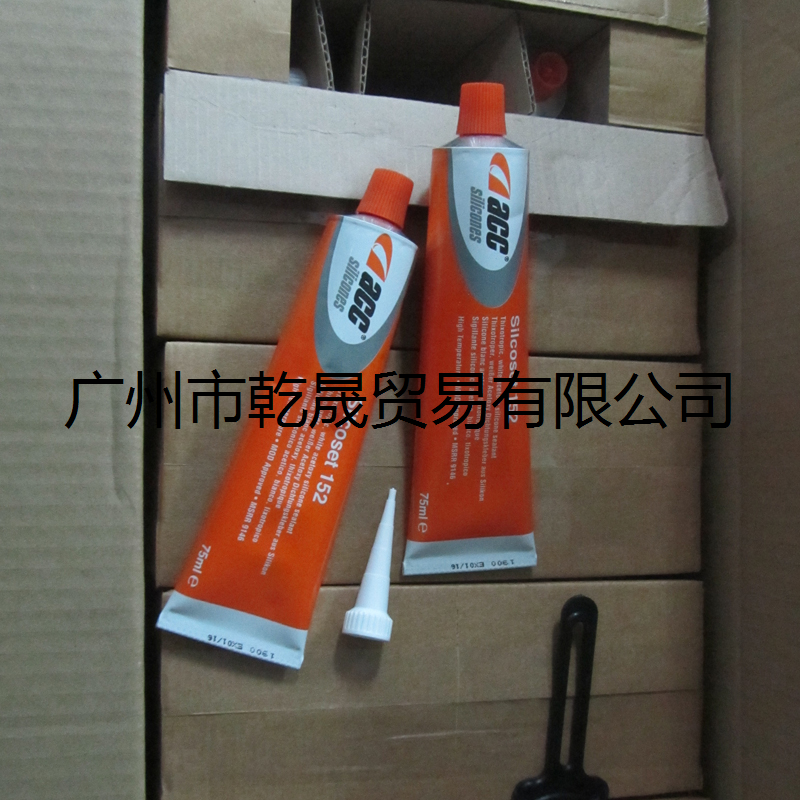

ACC LED硅橡膠產品

光學透明灌封膠

這些產品通常是適用二甲酯的聚合物，折射率范圍1.38到1.41

導熱灌封膠

選擇導熱灌封膠時，因?yàn)樘畛洳牧系呐d致，在導熱性和柔韌性之間通常會有一個權衡。提高導熱性，硬度也會增加。QSIL 553已經證明可以保持一個很好的平衡。既有很好的導電性，也能保持低模數，和硬度。從而減少在熱循環過程中的應力。

通用密封劑

SE2008已成功應用于大屏幕制造。
